Reaktionsgefäße & Gefäßadapter für Synthese & Screening

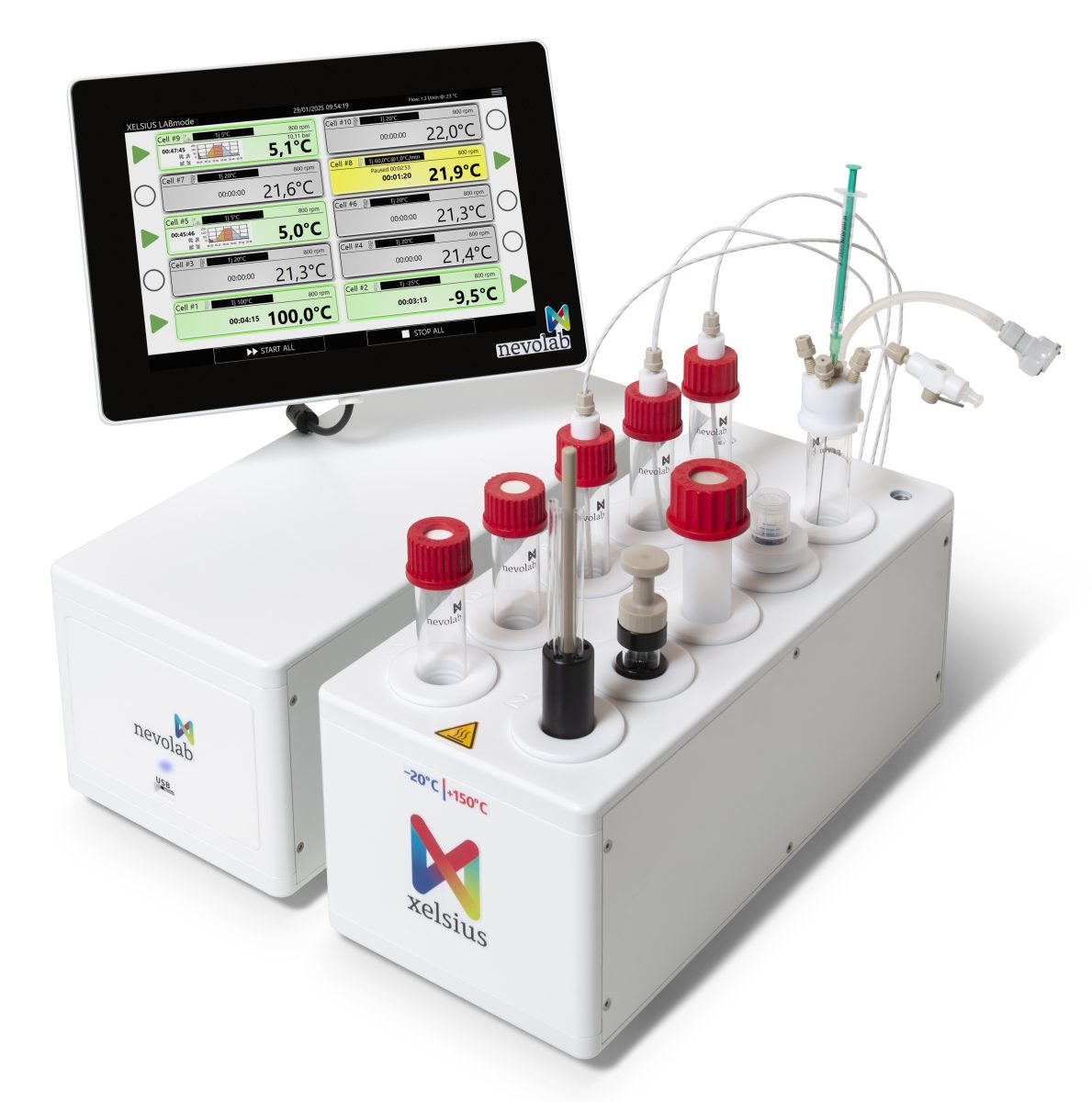

Für die xelsius Workstation gibt es eine umfangreiche Auswahl and Reakionsgefäßen, Mutliblock- und Einzel-Gefäßadaptern,
dies erlaubt Flexibilität hinsichtlich des Versuchsaufbaus für unterschiedliche Reaktionsbedingungen und Aufgabenstellungen:
- Glas- & PTFE-Reaktionsgefäße für Ansatzgrößen zwischen 5 mL bis 20 mL
- Aufgabenspezifische Glasgeräte wie ein Wasserseparator erweitert Funktionalität
- Die 5-Port Cap ermöglicht den gas-dichten Einbau von Schläuchen (Begasung, Inertisierung und Zudosieren), Septi (Probenahme) und Sensoren (Überwachung & Kontrolle)
- Multiblock-Adapter mit mehrere Gläschen oder NMR-Röhrchen erhöhen die Kapazität für Screening oder Probenvorbereitung
- Spezifische Adapter ermöglichen es gängige Gefäße aus dem Laboralltag mit der xelsius Workstation zu verwenden
Reaktionsgefäße
High Volume Vial
Das High Volume Vial (HV Vial) ist ein Glas-Reaktionsgefäß für Ansätze von 5 mL bis 20 mL
Spezifikationen
- Material: Duran® Glas
- Gewinde: GL25
- Abmessung: H = 134 mm, ⌀ = 24 mm
- Volumen: 30 mL, empfohlenes Arbeitsvolumen: 5 – 20 mL
- Wandstärke: 1.2 mm
Low Volume Vial
Das Low Volume Vial (LV Vial) ist ein Glas-Reaktionsgefäß für Ansätze von 0,5 mL bis 5 mL
Spezifikationen
- Material: Duran® Glas
- Gewinde: GL25
- Abmessung: H = 134 mm, ⌀ = 13/24 mm
- Volumen: 6 mL (unterer, verengter Bereich),
empfohlenes Arbeitsvolumen: 0,5 – 5 mL - Wandstärke: 1.2 mm
High Volume Vial PTFE
Das High Volume Vial PTFE (HV Vial PTFE) ist ein Reaktionsgefäß für Ansätze von 5 mL bis 20 mL unter sehr stark alkalischen Bedingungen oder für die Gegenwart von Flusssäure HF. Die geringe Wandstärke (1,0 mm) erlaubt schnelle Wärmeübertragung.
Spezifikationen
- Material: PTFE
- Gewinde: GL32
- Abmessung: H = 134 mm, ⌀ = 24 mm
- Volumen: 30 mL, empfohlenes Arbeitsvolumen: 5 – 20 mL
- Wandstärke: 1.0 mm
Water Separator Vial
Das Water Separator Vial (HV Separator) ist ein Reaktionsgefäß mit einem Sammelreservoir für die Wasserabscheidung im oberen Rekondensationsbereich. Es findet Anwendung bei azeotroper Distillation, Verersterungs- und Polykondenstationsreaktionen.
Spezifikationen
- Material: Duran® Glas
- Gewinde: GL25
- Abmessung: H = 134 mm, ⌀ = 24 mm
- Wasseradscheider: 2,5 mL
- Empfohlenes Arbeitsvolumen: bis zu 15 mL
- Wandstärke: 1.2 mm

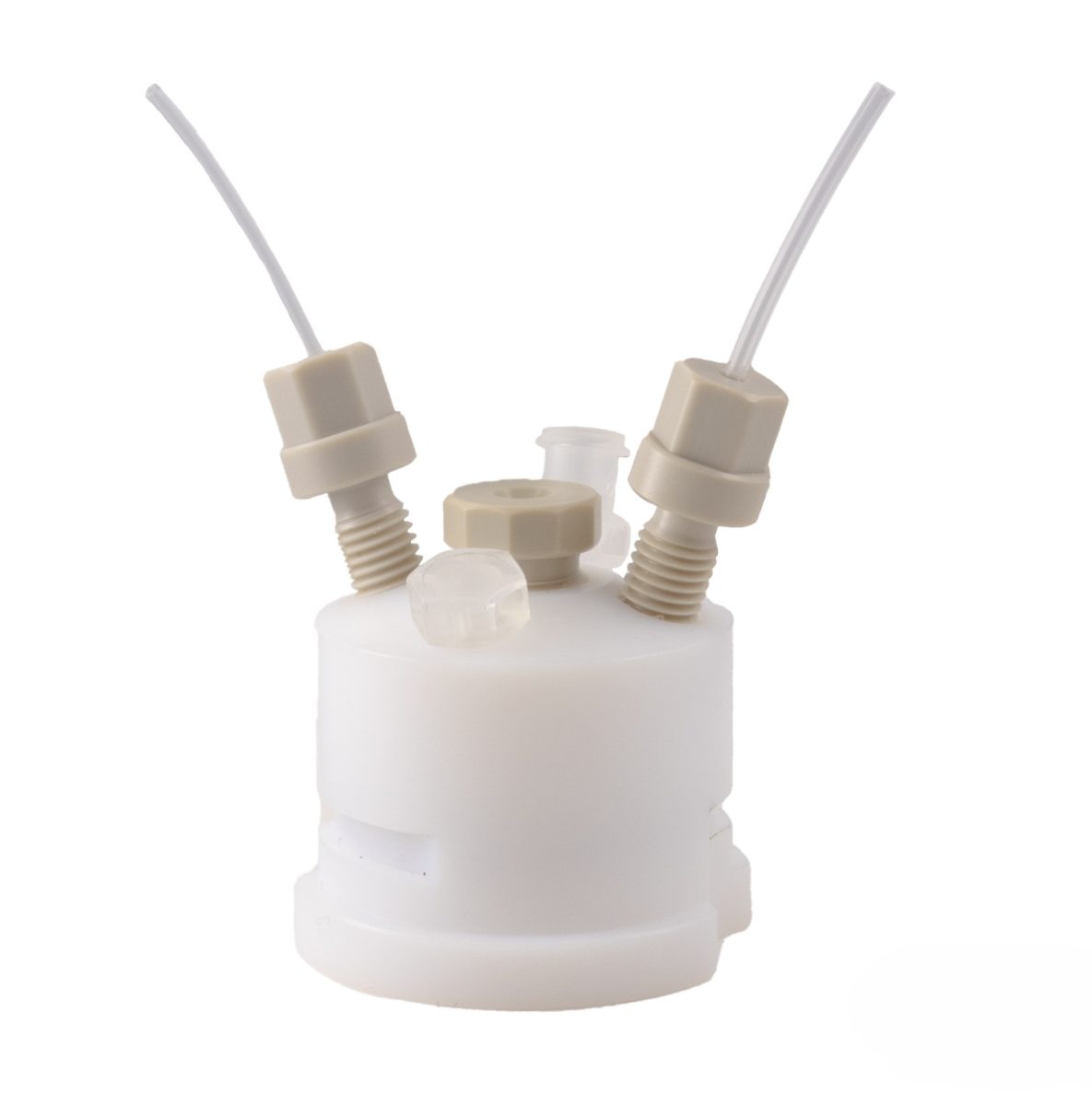

Multifunktionelle 5-Port Cap
Für einen multifunktionalen Versuchsaufbau biete die 5-Port Cap den gasdichten Einbau von Schläuchen (Begasung, Inertisierung, Zudosierung), Septen (Probenahme) und Sensoren (Überwachung und Steuerung).
Vier seitliche Anschlüsse bieten 1/16” (Ø = 1.6 mm) bzw. 1/8” (Ø = 3.2 mm) Durchführungen.
Ein zentraler Anschluss erlaubt die Intergration von Sensoren bzw. Septen mit Nadelführungstopfen.
Die 5-Port Cap kann zusammen mit dem HV Vial & LV Vial verwendet werden.
5-Port Cap Sets
Hauptmerkmale
- Intergration von PT1000 Temperatursensoren
für Überwachung und Kontrolle der Reaktionstemperatur im Inneren der Reaktoren über eine PI-Steuerung - Kompatibilität mit Luer-Verbindern
- Gas-Handling: Prozess- und Inertgas Zu/Abfuhr mit 1/8″ & 1/16″ Schläuchen
- Liquid-Handling: Zudosierung und Probenahme über 1/8″ & 1/16″ Schläuche
- Sampling: Nadelzugang über N9 Septen über zentral positionierten Zugang.
Einsatz von 5 mm GC-Septen in den seitlichen Zugängen der Kappe. - Intergration von Sensoren mit einem Außendurchmesser bis zu ⌀ = 4 mm über den zentralen Zugang
Spezifikationen
- Gewinde: GL25
- Materialien
5-Port Cap: TFM PTFE
Fittinge/Ferrüle: PEEK/PTFE
Luer-Teile: PP - Anzahl an Zugängen: 4x seitlich, 1x zentral
- Gewindetyp der Zugäng: 1/4″-28 UNF – seitlich, M10x1 – zentral
- Dichtung Gefäß/Kappe: FFKM O-Ring
Adapter
Multiblock-Adapter für Shell Vials
Der Multiblock Shell Vial Adapter fasst vier Shell Vials mit einem Volumen von 1,4 mL, was die Kapazität einer xelsius Workstation auf bis zu 40 Micro-Ansätze für Parallelsynthese und Screening erhöht. Mit einem Schraubgriff und einem gummierten Deckel wird ein gasdichter Verschluss erreicht.
Spezifikationen
- Materialien
Multiblock: Aluminium, eloxiert
Griff: PEEK - Anzahl (Dimension) Shell Vials: 4 (Ø = 8.2 mm)
- Empfohlenes Arbeitsolumen: 0,3 – 1,0 mL je Vial
Rührung mit Micro-Rührfischen möglich - Adapter Abmessung: L = 83 mm, Ø = 24 mm
Multiblock-Adapter für NMR Röhrchen
Der Multiblock-Adapter nimmt bis zu fünf NMR-Röhrchen auf. Für erhöhte Löslichkeit in der Probenvorbereitung oder „in-tube Reaktionen“ (z.B. für kinetische Studien) können NMR-Röhrchen auf sichere und kontrollierte Weise erhitzt werden. Für „in-tube Reaktionen“ erlaubt ein mittig platziertes Isolationsstück Synthesen unter Reflux-ähnlichen Bedingungen.
Spezifikationen
- Materialien
Multiblock: Aluminium, eloxiert
Griff: PEEK
Isolationsring: PTFE - Anzahl (Dimension) NMR-Röhrchen: 5 (⌀ = 5,0 mm)
- Adapter Abmessung: L = 200 mm, Ø = 24 mm
Adpater für Labor-Standard-Gefäße
Der Äußeredurchmesser der xelsius Reaktionsgefäße und Reaktoren beträgt 24 mm. Für gängige Gefäße des Laboralltags deren Durchmesser abweicht stellen entsprechende Apadter die Kompatibität zur xelsius Workstation her.
