Die ElectroSynth Produktreihe kombiniert multi-funktionalle elektrochemische Reaktorzellen mit einer umfangreichen Experimentsoftware, der Anwendungsfokus liegt dabei auf der Evaluierung und Optimierung von Elektrosynthesen.

-NEU- ElectroSynth Echem Ecell

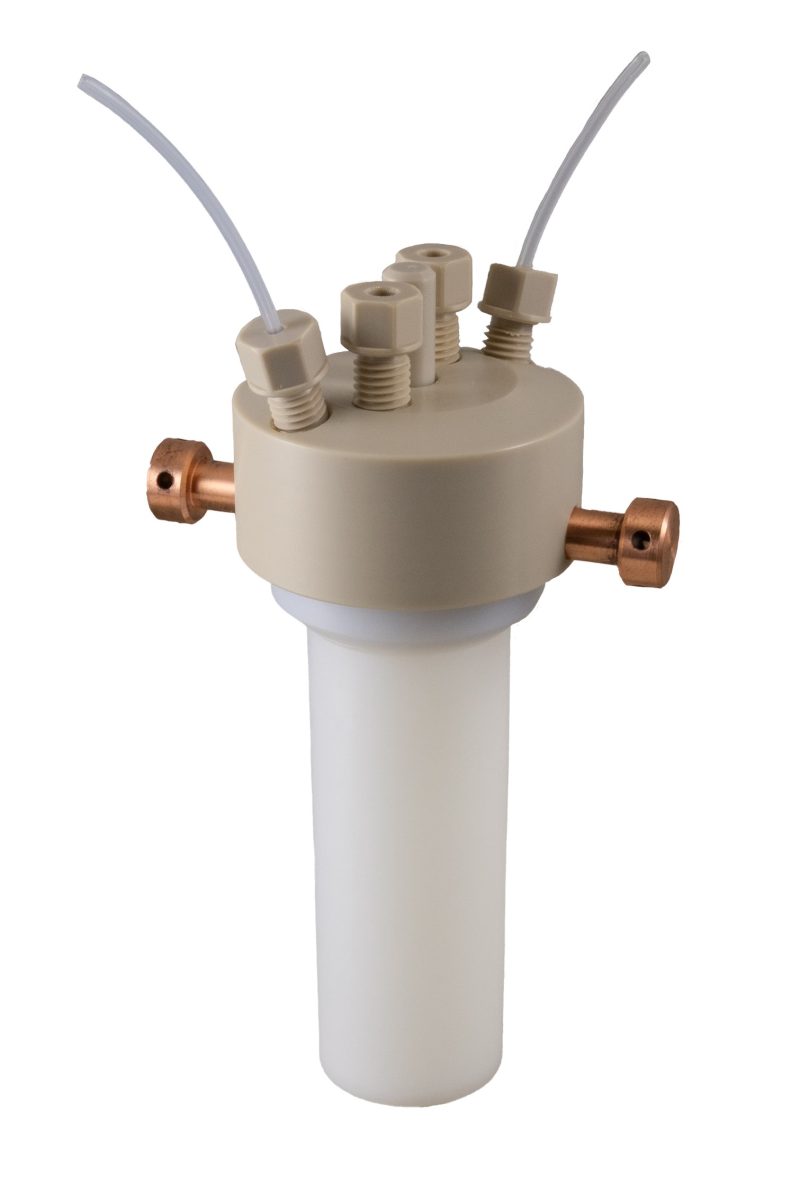

Die ElectroSynth Echem Cell ist eine Einfachzelle mit 2- bis 3-Elektrodenanordnung

Übersicht Produkteigenschaften

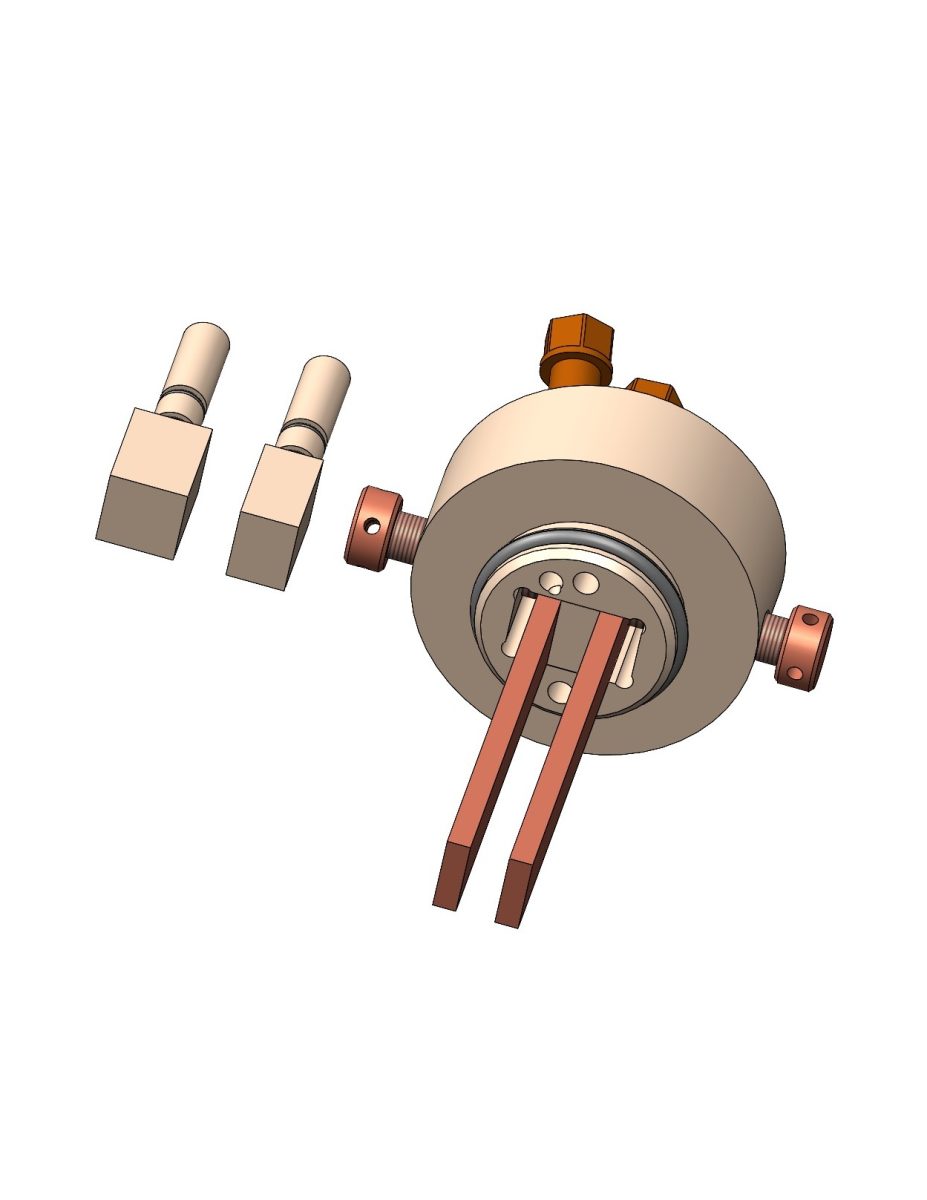

Variabler Elektrodenabstand: Durch Einsetzten von verschiedenen Abstandshaltern in den Reaktordeckel kann die Distanz zwischen Arbeitselektrode (WE) und Gegenelketrode (CE) mit 5,0 / 7,5 / 10,0 mm variiert werden.

Multi-funktionaler Reaktorverschluss (4-Port Cap): Der Verschluss bietet vier Durchführungen: 2x 1/8″ (ID = 3,2 mm), 2x 1/16″ (ID 0 1,6 mm). Hierüber lassen sich Schläuche (Begasung, Interisierung, Zudosierung, Probenahme), Sensoren (Monitoring, Reaktionstemperaturkontrolle) und Micro-Referenelektroden (Voltammetrie, Potentiometrie) in den Versuchsaufbau integrieren.

Gasdichter Aufbau: Elektrochemie kann unter Inertgasbedingungen oder reiner, eingasiger Atmosphäre betrieben werden, das die Konstruktion der Reaktorzelle und die Integration weiterer Komponenten gasdicht ist.

Elektrische Kontaktierung: Eine Kontaktierung mit geringem elektrischen Widerstand zu den Elektroden wird über vergoldetet Kupferschrauben im Reaktordeckel hergestellt. In diese Schrauben können 2 mm Bananenpins gesteckt werden um Verbindung zu einer Spannungsquelle bzw. einem Potiostaten herzustellen.

Duran®glas und PTFE-Reaktorgefäße: Glassgefäße sind für die meisten Reaktionsbedingungen geeignet, für stark alkalische Bedingungen bieten PTFE-Gefäße hohe Beständigkeit. Der Außendurchmesser dieser Gefäße beträgt Ø = 24 mm, ihr Volumen rund 25 mL, geeignete Volumen für die Reaktionsführung liegen im Bereich 5 – 20 mL.

Regulierte Reaktionstempeaturen: Elektrochemische Experimente können bei definierten Reaktionstemperaturen durchgeführt werden. Hierfür wir ein Temperaursensor über die 4-Port Cap in die Reaktorzelle integriert und an die PI-Temperatursteuerung der xelsius Workstation verbunden, was eine dynamische Temperaturregelung des Reaktionsmediums erlaubt.

-NEU- ElectroSynth XperteEchem

Für die Evaluierung und Optimierung sowie das Screening von Elektrosynthesen können gleichzeitig bis zu 10 ElectroSynth Echem Cells mit der xelsius Workstation verwendet werden.

Die ElectroSynth XperteEchem Software bietet Funktionen für die Planung, Implementierung, Kontrolle und Führung der Experimente, sowie Monitoring und Dokumentation der dabei entstehenden experimentellen Daten:

Reaktionsführung, -visualisierung und Dokumentation

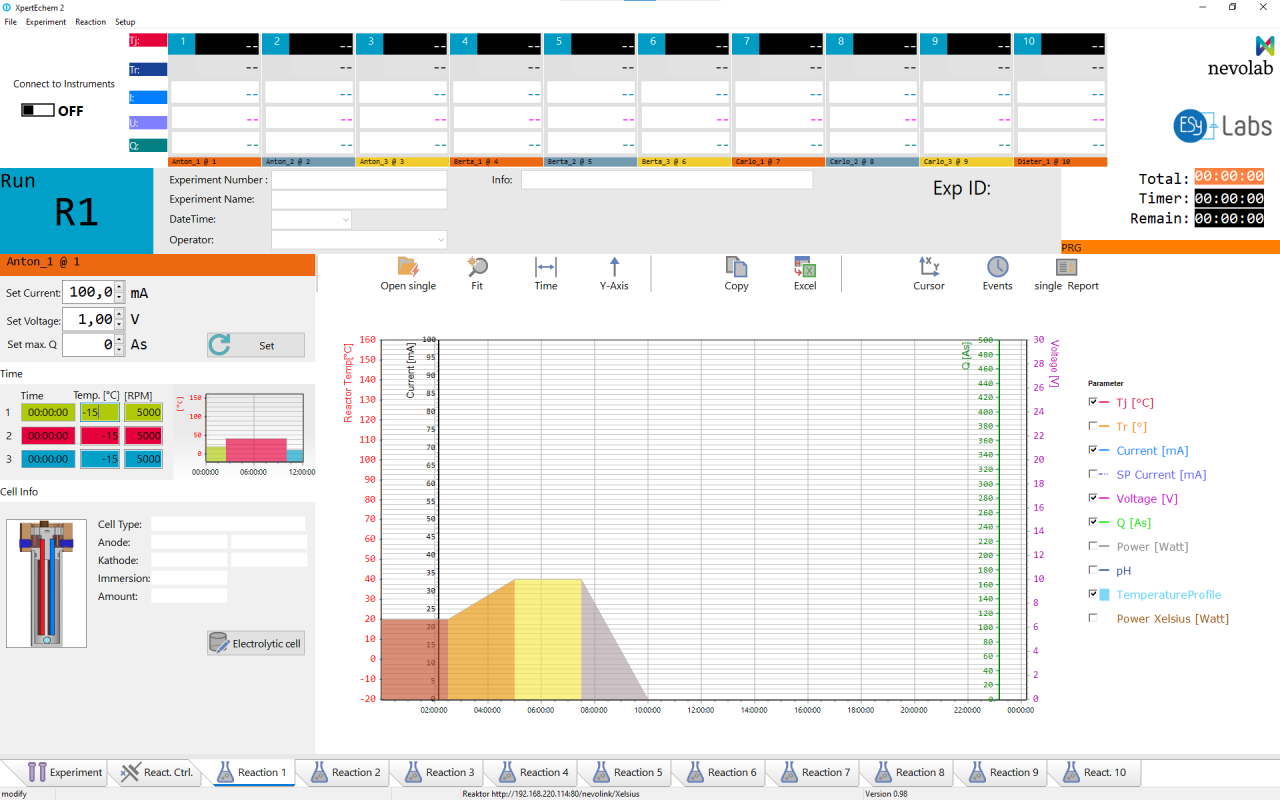

Für jede der 10 Reaktorzelle steht ein „Reaction-Reiter“ zu Verfügung, hier werden

• Reaktionsparameter (I ,U, Q) definiert
• Temperatur-Zeit-Reaktionsprofile festgelegt
• ablaufende Experimente werden als Graph visualisiert
• eine Maske zu Zellaparametern für die Dokumentation und Funktionen für den Datenexport angeboten

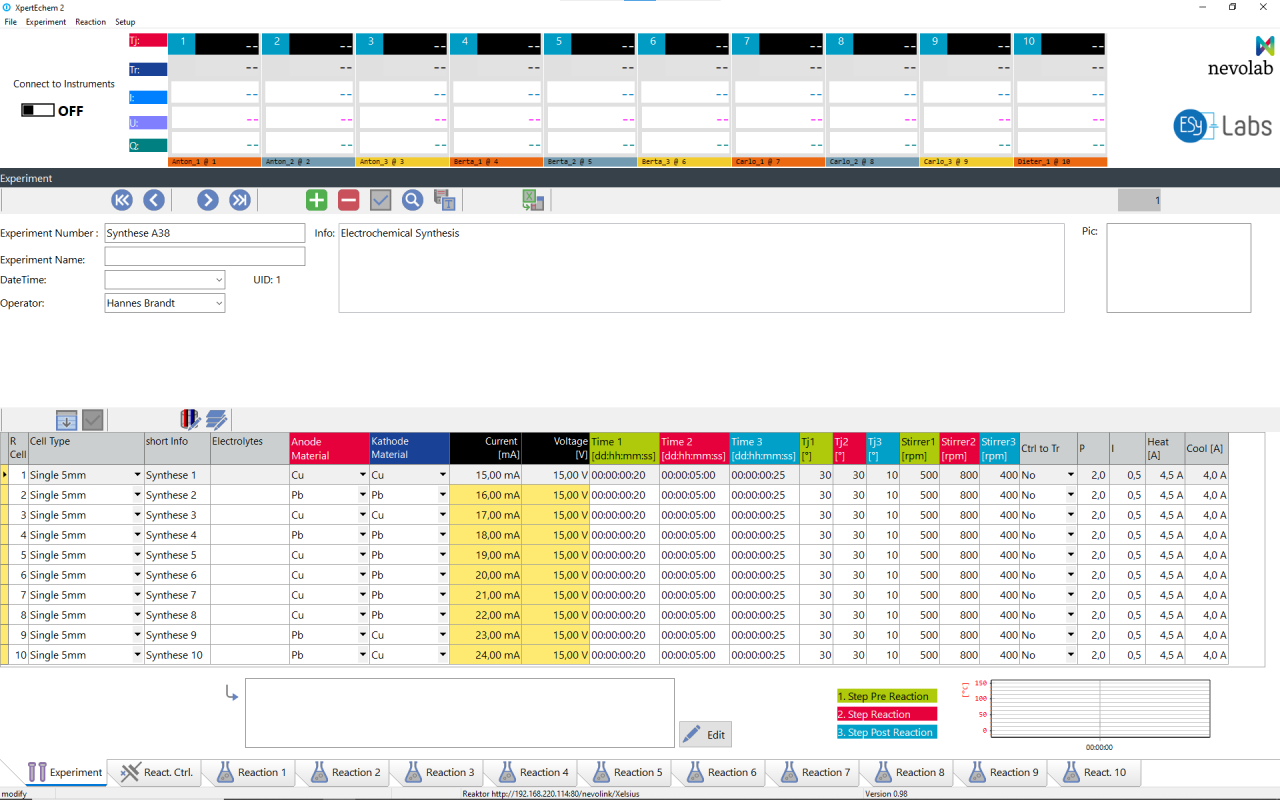

Ein „Experiment-Reiter“ gibt eine Gesamtübersicht der Experimente über 10 Reaktorzellen,
weiter können Experimente benannt, definiert, gespeichert und geladen werden.

Reaktionsmonitoring & -kontrolle

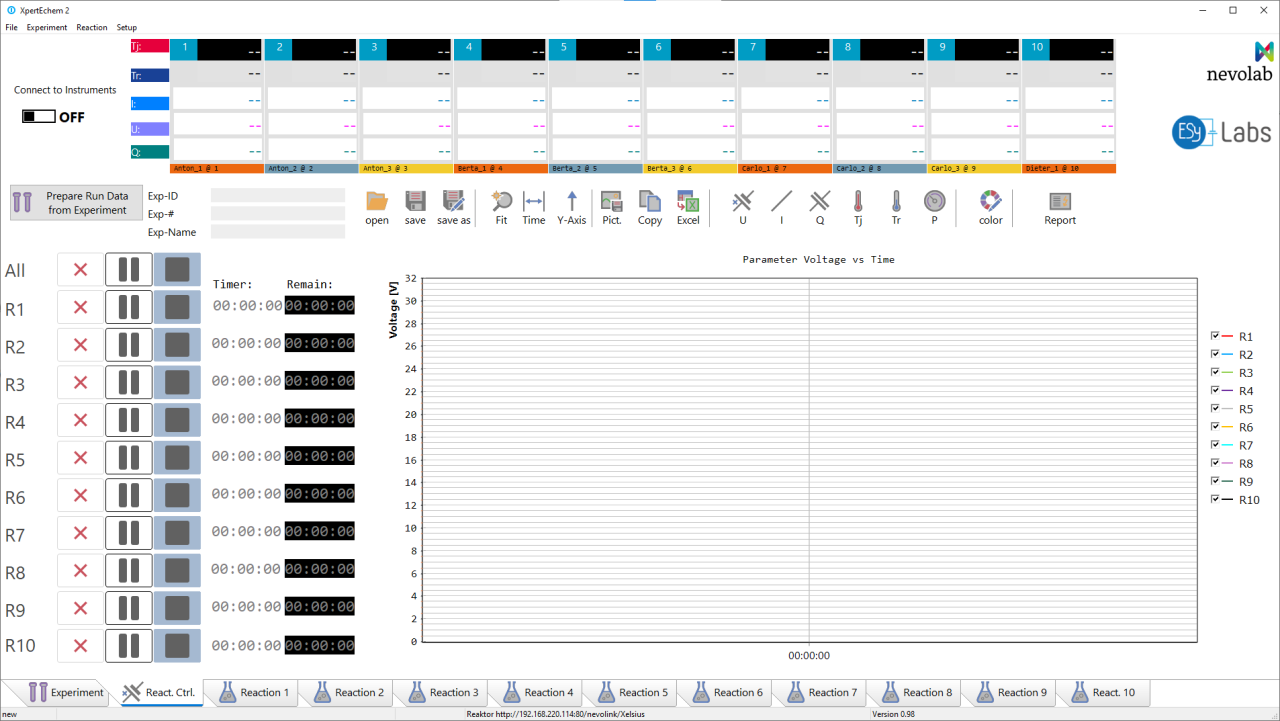

Ein „Reaction control-Reiter“ erlaubt das live-Monitoring aller oder ausgewählter Experimente,
Experimente werden hier gestartet, abgebrochen oder pausiert.
